作为一种不影响精密仪器正常工作的热界面材料，开发非硅型导热胶粘剂具有重要意义。

        华北电力大学、中国科学院工程热物理研究所人员采用原位聚合法，以不同质量比的磷酸二氢铝树脂、球形氮化铝ALN和石墨烯粉末为原料，制备了石墨烯增强型非硅导热胶。

        同时，为了构建新型复合结构，采用溶液共混法将石墨烯均匀包覆在球形氮化铝颗粒表面，从而形成一种类似于镀银铝填料的新型石墨烯包覆氮化铝结构，显著提高了填料自身的导热系数，从而提升了石墨烯增强型非硅导热胶的整体导热性能。

        最终，通过真空干燥固化工艺成功制备了超亲水性的高质量石墨烯增强型非硅导热胶。该胶粘剂实现了高达 14.03 W/(m·K) 的优异导热系数，远超现有非硅导热胶粘剂（最高约10 W/(m·K)），同时保持了电绝缘性和无渗油特性。

        此外，由于石墨烯具有高比表面积和独特的二维结构，石墨烯增强的非硅导热胶粘剂表现出强的粘接强度（13.39 MPa）和优异的粘度（31.67 Pa·s）。

        另外，得益于有效的真空干燥与固化工艺以及水性磷酸盐的引入，石墨烯增强的非硅导热胶粘剂呈现出超亲水性，接触角仅为 12.3°。与传统非硅导热胶粘剂相比，该导热胶粘剂的传热性能非常显著。

        研究为制备超亲水、超高导热非硅导热胶粘剂提供了一种经济有效的解决方案，有利于其未来的实际应用和商业化。

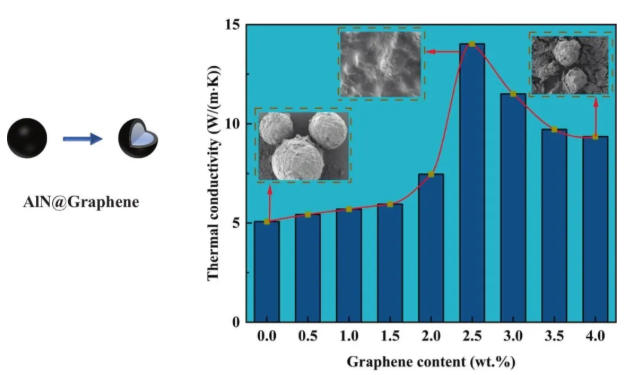

        图摘



        该研究以题为“Graphene-reinforced non-silicone thermally conductive adhesive with superior heat transfer performance”发表在《Applied Thermal Engineering》
